مبدل حرارتی
مبدل حرارتی یکی از حیاتی ترین تجهیزات در صنعت است که نقش اصلی آن انتقال حرارت بین دو سیال بدون تماس مستقیم آن هاست. این دستگاه می تواند گرما را از یک جریان داغ به جریان سرد منتقل کند و باعث صرفه جویی انرژی، کنترل دما، افزایش بازدهی و ایمنی سیستم ها شود. از پالایشگاه و پتروشیمی گرفته تا صنایع غذایی، دارویی، تأسیسات ساختمانی، انرژی خورشیدی، نیروگاه ها و حتی کولر آبی خانه ها، تقریباً در هر جایی که فرایند گرم کردن یا سرد کردن انجام می شود، مبدل حرارتی حضور دارد.
اهمیت مبدل حرارتی فقط در خنک کاری یا گرم کردن نیست بلکه این تجهیزات در مدیریت مصرف انرژی، کاهش هزینه ها، افزایش عمر تجهیزات و کنترل فرآیندهای صنعتی نقش تعیین کننده ای دارند. همین موضوع باعث شده که شناخت انواع مبدل حرارتی برای مهندسان، تکنسین ها، خریداران و حتی کاربران خانگی ضروری باشد.
ایده آل دما در ادامه به بررسی عملکرد، مزایا، معایب و کاربردهای انواع مبدل حرارتی می پردازد.
ساختار کلی مبدل حرارتی
اگرچه مدل ها و طراحی ها بسیار متنوع است، اما همه آن ها از چند بخش اصلی تشکیل شده اند:
- مسیر عبور سیال داغ (Hot Stream) : سیالی که دمای بیشتری دارد و باید گرمایش خود را از دست بدهد.
- مسیر عبور سیال سرد (Cold Stream) : سیالی که دمای پایین تری دارد و قرار است گرم شود.
- سطح انتقال حرارت: صفحات، لوله ها یا پوسته هایی که وظیفه تبادل انرژی را بدون تماس مستقیم بر عهده دارند.
- محفظه، فریم یا پوسته: بخشی که سیالات را هدایت و تجهیزات را در خود نگه می دارد.
- گسکت ، درپوش ها و اتصالات: این اجزا بسته به نوع طراحی، آب بندی، تعمیر و نگهداری را ممکن می کنند.
اصول عملکرد مبدل حرارتی
عملکرد مبدل حرارتی بر سه اصل فنی تکیه دارد:
- اختلاف دما(Driving Force): اگر اختلاف دمایی وجود نداشته باشد، هیچ تبادل انرژی صورت نمی گیرد.
- سطح انتقال حرارت (Area) : هر چه سطح تماس دو سیال با جداره داخلی بیشتر باشد، بازدهی بالاتر می رود.
- ضریب انتقال حرارت (Overall Heat Transfer Coefficient) : این ضریب نشان می دهد مبدل با چه سرعتی گرما را منتقل می کند و به جنس، ضخامت، نوع جریان و رسوب گذاری بستگی دارد.
عوامل موثر در انتخاب مبدل حرارتی
- ویژگی های سیال: سیالات رقیق، غلیظ، خورنده یا رسوب زا، نوع مبدل و جنس مواد را مشخص می کنند.
- شرایط دما و فشار: هر مبدل باید بتواند دما و فشار کاری سیستم را بدون مشکل تحمل کند.
- مقدار حرارت مورد نیاز: میزان انرژی که باید بین دو سیال منتقل شود، اندازه و طراحی مبدل را تعیین می کند.
- افت فشار قابل قبول: فشار از دست رفته در مسیر جریان باید با استانداردها و عملکرد سیستم هماهنگ باشد.
- هزینه و نگهداری: علاوه بر قیمت اولیه، سهولت نصب و هزینه های نگهداری طولانی مدت نیز در انتخاب اهمیت دارند.
انواع مبدل حرارتی بر اساس ساختار
مبدل حرارتی صفحه ای (Plate Heat Exchanger)
مبدل حرارتی صفحه ای شامل مدل های گسکتی و جوشی (brazed) است. این مبدل ها از مجموعه ای صفحات فلزی نازک تشکیل شده اند که سیالات گرم و سرد به صورت متناوب بین آن ها جریان می یابند. سطح تماس بالا باعث می شود انتقال حرارت در حجم کوچک به حداکثر برسد. مبدل های صفحه ای برای سیستم های تهویه مطبوع، صنایع غذایی، چیلرها و دیگر سیستم های صنعتی کوچک مناسب هستند.
مبدل حرارتی صفحه ای گسکتی (Gasketed Plate Heat Exchanger)
مبدل حرارتی صفحه ای گسکتی رایج ترین مدل در میان مبدل های صفحه ای است که از صفحات موج دار استنلس استیل یا تیتانیوم تشکیل می شود. بین این صفحات گسکت هایی قرار می گیرد که علاوه بر آب بندی، مسیر حرکت سیالات گرم و سرد را مشخص می کنند. این مبدل به دلیل قابلیت باز شدن، سرویس پذیری عالی و راندمان بالا در بسیاری از صنایع جایگزین مدل های حجیم تر سنتی شده است. از با کیفیت ترین و پرفروش ترین مبدل های حرارتی صفحه ای می توان به مبدل حرارتی صفحه ای آگرین اشاره کرد.
| بخش | مبدل حرارتی صفحه ای گسکتی |
| مزایا |
|
| معایب |
|
| کاربردها |
|
مبدل حرارتی صفحه ای جوشی (Brazed Plate Heat Exchanger)

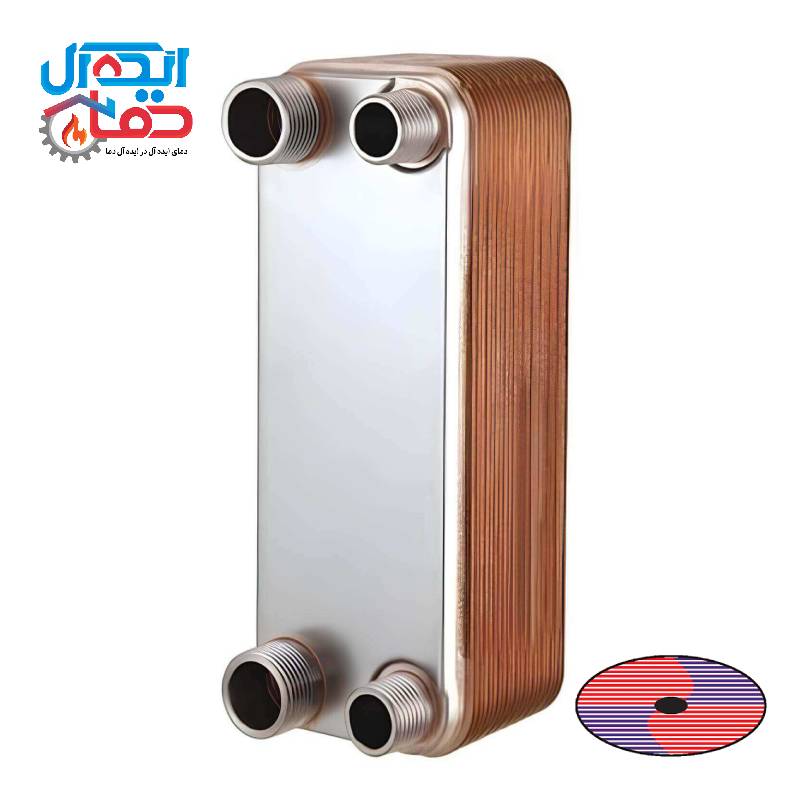

مبدل حرارتی صفحه ای جوشی یکی از پرکاربردترین مدل های صفحه ای در سیستم های تاسیساتی و گرمایشی است. در این نوع مبدل، صفحات موج دار استنلس استیل به جای استفاده از گسکت، با لایه های مس یا نیکل طی فرآیند برِیزینگ در کوره مخصوص به طور کامل به یکدیگر جوش می خورند.
این ساختار یک بلوک کاملاً فشرده، مقاوم و بدون نشتی ایجاد می کند که توان تحمل فشار و دمای بالا را دارد. به دلیل حذف گسکت، ابعاد مبدل بسیار کوچک تر شده و تعمیرات دوره ای آن نیز کاهش می یابد. با این حال چون این مبدل بازشدنی نیست، برای سیالات آلوده یا دارای رسوب مناسب نیست و رسوب زدایی آن نیز دشوارتر است.
یکی از پرفروش ترین و محبوب ترین برندها در بازار ایران، مبدل حرارتی صفحه ای هپاکو می باشد که به دلیل کیفیت خوب متریال و تحمل فشار و دمای مناسب جایگاه ویژه ای پیدا کرده است.
| بخش | مبدل حرارتی صفحه ای جوشی |
| مزایا |
|
| معایب |
|
| کاربردها |
|
مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger)
مبدل حرارتی پوسته و لوله یکی از قدیمی ترین و در عین حال پرکاربردترین انواع مبدل ها در صنایع سنگین است. این مدل از یک پوسته استوانه ای و تعداد زیادی لوله داخل آن تشکیل می شود. یک سیال در لوله ها جریان دارد و سیال دیگر از اطراف آن ها در داخل پوسته عبور می کند. به دلیل تحمل فشار و دمای بالا، امکان استفاده از مواد مختلف و قابلیت ساخت در ابعاد بزرگ، این مبدل در پالایشگاه ها، پتروشیمی، نیروگاه ها و صنایع حرارتی جایگاه ویژه ای دارد.
با اینکه راندمان آن نسبت به مبدل های صفحه ای کمتر است اما استحکام بالا، طول عمر زیاد و تنوع طراحی باعث شده همچنان انتخاب اول بسیاری از پروژه های صنعتی باشد.
این مبدل شامل مدل های تک گذر، چند گذر و مبدل دو لوله ای می شود که نسخه ساده و کوچک پوسته و لوله است.
| بخش | مبدل حرارتی پوسته لوله |
| مزایا |
|
| معایب |
|
| کاربردها |
|
مبدل حرارتی هواخنک (Air Cooled Heat Exchanger)
مبدل حرارتی هواخنک از لوله ها و پره های فلزی ساخته شده که هوا به صورت طبیعی یا با فن بر روی آن ها جریان می یابد و حرارت سیال داخل لوله ها به محیط منتقل می شود. این نوع مبدل نیاز به آب ندارد و برای خنک کاری در مناطقی که آب محدود است یا در سیستم های بدون آب کاربرد دارد. علاوه بر صرفه جویی در مصرف آب، هزینه های عملیاتی آن نیز نسبتاً پایین است.
مبدل حرارتی حلزونی / مارپیچی (Helical / Spiral Heat Exchanger)
مبدل حرارتی حلزونی یا مارپیچی شامل لوله یا ورق هایی است که به شکل مارپیچ پیچیده شده اند و جریان سیال در مسیر مارپیچی حرکت می کند. این طراحی باعث می شود افت فشار کمتر و انتقال حرارت بهینه شود و برای سیالات چسبناک، رسوب دار یا دارای ذرات معلق مناسب باشد. چنین مبدل هایی اغلب در صنایع شیمیایی، غذایی و واحدهای تبخیر و تقطیر کاربرد دارند.
کولینگ تاور (Cooling Tower Heat Exchanger)
کولینگ تاور یا برج خنک کننده یک سیستم خنک کننده صنعتی است که می تواند مدار باز یا بسته باشد. در مدار باز آب مستقیماً با هوا تماس پیدا می کند و در مدار بسته سیال در لوله بسته جریان دارد و با هوا خنک می شود. کولینگ تاور به تنهایی مبدل حرارتی مستقل محسوب نمی شود، اما معمولاً با مبدل های صفحه ای یا لوله ای ترکیب شده و در خنک کاری آب صنعتی و دیگر کاربردهای بزرگ صنعتی استفاده می شود.
دسته بندی مبدل حرارتی بر اساس جهت حرکت سیالات
جریان همسو (Parallel Flow)
در جریان همسو، سیال گرم و سیال سرد هم جهت حرکت می کنند و از یک طرف وارد مبدل می شوند و از همان سمت خارج می شوند. در این حالت اختلاف دمای بین دو سیال در ابتدا زیاد است و به تدریج کاهش می یابد. بنابراین حداکثر دمای سیال سرد نمی تواند به دمای سیال گرم برسد. این نوع جریان ساده است و معمولاً برای مبدل هایی با اختلاف دمای کم استفاده می شود.
جریان ناهمسو یا مخالف (Counter Flow)
در جریان مخالف، سیال گرم و سیال سرد در جهت های مخالف هم حرکت می کنند. این طراحی باعث می شود اختلاف دما در طول مبدل تقریباً ثابت باشد و دمای سیال سرد بتواند نزدیک به دمای سیال گرم برسد. به همین دلیل جریان مخالف از نظر انتقال حرارت بسیار کارآمدتر از جریان همسو است و بیشتر در صنایع با نیاز به راندمان بالا استفاده می شود.
جریان متقاطع (Cross Flow)
در جریان متقاطع، سیال ها در زاویه ۹۰ درجه نسبت به هم جریان دارند. این نوع جریان معمولاً در مبدل های هواخنک و برخی مبدل های صفحه ای دیده می شود. جریان متقاطع راندمان انتقال حرارت متوسط دارد و برای سیالاتی که یکی از آن ها گاز یا هوا است مناسب است، زیرا امکان طراحی جمع و جور و نصب راحت تر فراهم می شود.
