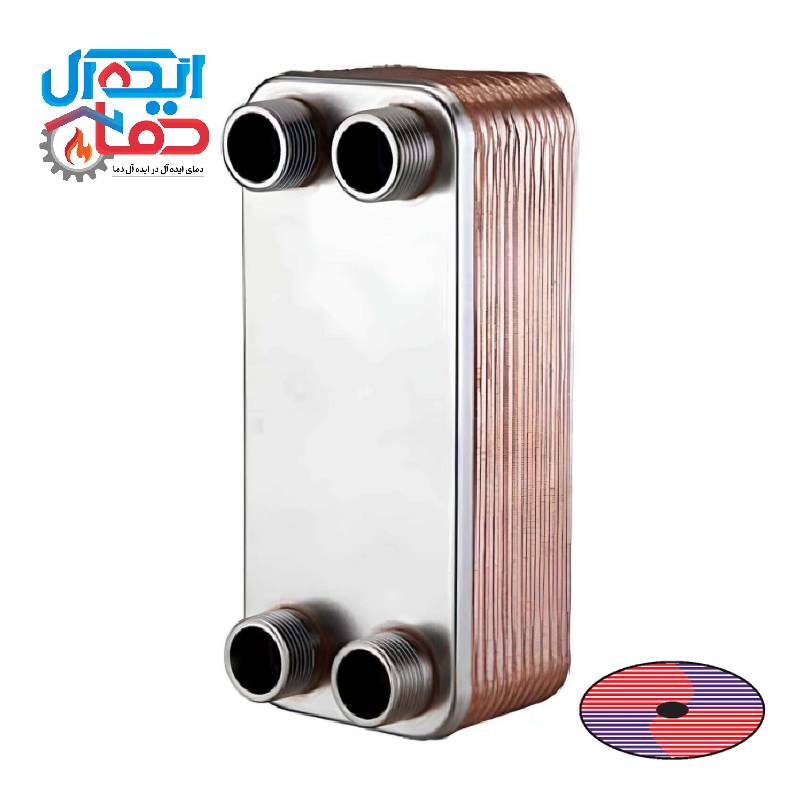

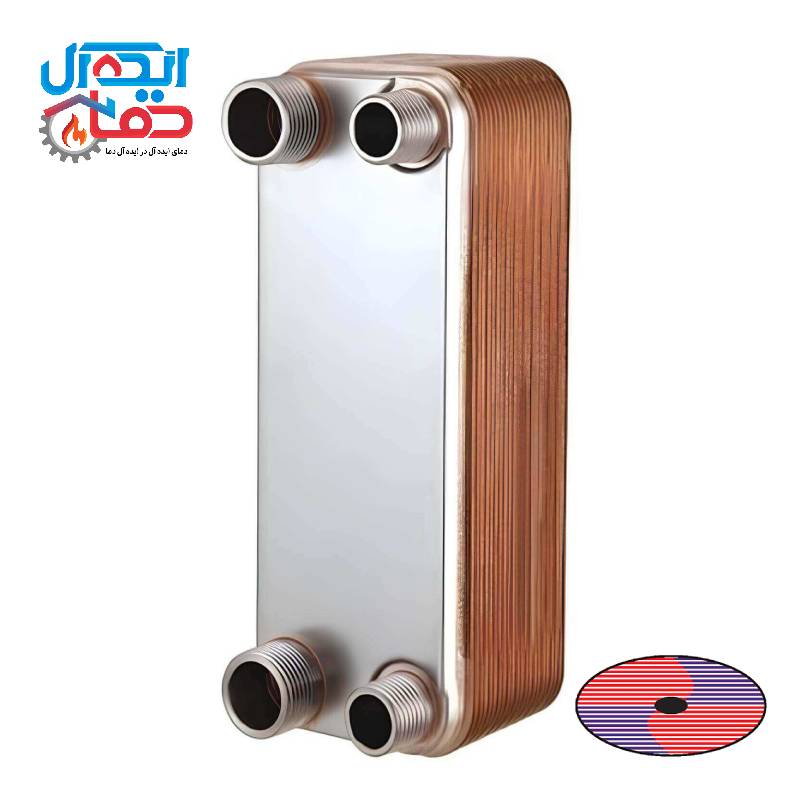

مبدل حرارتی صفحه ای هپاکو
اگر به سیستم های تهویه مطبوع، چیلرها یا پکیج های گرمایشی دقیق تر نگاه کنیم، همیشه یک قطعه هست که نقش واسطه ای حیاتی بین دو جریان آب گرم و سرد را ایفا می کند، همان چیزی که ما آن را مبدل حرارتی صفحه ای می نامیم. این تجهیز کوچک و ظریف یکی از مؤثرترین ابزارهای انتقال حرارت در صنعت امروز است و به خاطر راندمان بالا، ابعاد جمع و جور و طول عمر زیادش، جایگاه ویژه ای در میان انواع مبدل ها پیدا کرده است.
در این میان مبدل حرارتی صفحه ای هپاکو با بهره گیری از صفحات استیل ۳۱۶ با طراحی مهندسی شده، مقاومت بالا در برابر رسوب و خوردگی و قابلیت تحمل فشار و دمای کاری گسترده توانسته اعتماد بسیاری از طراحان و مهندسان ایرانی را جلب کند و به یکی از پرطرفدارترین گزینه ها برای سیستم های گرمایشی و سرمایشی کشور تبدیل شود.
ایده آل دما در ادامه راهنمای جامع انتخاب و خرید و تمامی نکات فنی مبدل حرارتی صفحه ای هپاکو می پردازد:
چرا مبدل حرارتی صفحه ای هپاکو تا این اندازه محبوب شده است؟
هپاکو از جمله برندهایی است که با طراحی دقیق مهندسی و استفاده از آلیاژهای مقاوم، توانسته مبدل هایی تولید کند که در عین ظرافت، عملکردی چشمگیر دارند.
این مبدل ها از صفحات استیل ضدزنگ ساخته شده اند که با روش جوشی یا بریزینگ (Brazed) به هم متصل می شوند. نتیجه ی این ساختار سیستمی کاملاً آب بند، مقاوم در برابر خوردگی و بسیار کارآمد است که بدون نیاز به تعمیر و نگهداری خاص سال ها کار می کند.
در واقع در مدل های مبدل حرارتی صفحه ای جوشی هپاکو، هیچ گسکت یا واشری وجود ندارد. تمام صفحات با لحیم کاری مسی یا نیکل به هم متصل می شوند تا انتقال حرارت با بیشترین سرعت و کمترین تلفات انجام شود. همین ویژگی باعث می شود این نوع مبدل ها در سیستم های بسته (مانند چیلرها و بویلرها) بهترین عملکرد را داشته باشند.
نحوه عملکرد مبدل حرارتی صفحه ای هپاکو
در این مبدل ها، دو جریان سیال (یکی گرم و دیگری سرد) بدون اینکه با هم ترکیب شوند، از کانال های مجزا عبور می کنند. حرارت از طریق دیواره ی نازک استیل از سیال گرم به سیال سرد منتقل می شود. این انتقال به دلیل سطح زیاد تماس صفحات و الگوی جریان توربولنت (آشفته) بسیار سریع انجام می گیرد. هر چه تعداد صفحات بیشتر باشد، سطح انتقال حرارت و در نتیجه ظرفیت مبدل افزایش پیدا می کند.
اجزای مبدل حرارتی صفحه ای هپاکو و نقش هر کدام
برای درک بهتر عملکرد مبدل حرارتی صفحه ای، باید بدانیم درون آن چه می گذرد. ساختار این دستگاه از چندین صفحه استیل موج دار تشکیل شده که به صورت متناوب مسیر عبور دو سیال را از هم جدا می کنند. در نتیجه، یک سیال گرم از یک سمت صفحات و سیال سرد از سمت دیگر عبور می کند و حرارت از طریق سطح فلزی میان آن ها منتقل می شود.
اجزای اصلی عبارت اند از:
| جزء | توضیح |
| صفحات استیل (Plate) | صفحات نازک از جنس استنلس استیل 304 یا 316 که وظیفه ی انتقال حرارت را بر عهده دارند. |
| پورت های ورودی و خروجی (Connection Ports) | محل ورود و خروج سیال گرم و سرد، معمولاً از جنس فولاد ضد زنگ هستند. |
| کانال های جریان (Channels) | فضای میان صفحات که مسیر عبور سیال را مشخص می کند. طراحی موج دار صفحات باعث ایجاد جریان آشفته و افزایش راندمان می شود. |
| جوش یا لحیم اتصال (Brazing Material) | معمولاً از مس یا نیکل برای اتصال صفحات به کار می رود و کل ساختار را یکپارچه می کند. |
این طراحی باعث می شود سطح تماس میان دو سیال بسیار زیاد باشد. به همین دلیل انتقال حرارت در مبدل صفحه ای نسبت به مبدل های پوسته و لوله ای چند برابر مؤثرتر است.
ویژگی های مبدل حرارتی صفحه ای هپاکو
- راندمان بالا بیش از 95%: انتقال حرارت بسیار بالا باعث کاهش مصرف انرژی و هزینه های سوخت می شود.
- سرعت انتقال حرارت بالا به علت طراحی خاص: تامین سریع آب گرم یا خنک کاری سریع در سیستم های صنعتی و ساختمانی.
- صرفه جویی در مصرف سوخت: اقتصادی و مقرون به صرفه برای سیستم های گرمایشی و صنعتی.
- ابعاد و وزن کمتر نسبت به سایر مبدل ها: نصب آسان، اشغال فضای کمتر و حمل و نقل راحت تر.
- جنس استنلس استیل 316: مقاومت عالی در برابر خوردگی و رسوب، طول عمر طولانی و مناسب برای آب گرم بهداشتی.
- فشار کاری تا 30 بار و فشار تست تا 45 بار: ایمن برای استفاده در ساختمان ها و سیستم های صنعتی با فشار بالا.
- دمای کاری -196 تا 200 درجه سانتی گراد: مناسب انواع سیستم های گرمایشی و سرمایشی حتی در شرایط کاری سخت.
- طول عمر و دوام بالا: کارکرد طولانی بدون افت راندمان و کاهش نیاز به تعمیر و نگهداری.
- رسوب پذیری پایین: کاهش نیاز به سرویس های اسیدشویی و حفظ کیفیت آب و راندمان مبدل.
کاربردهای مبدل حرارتی صفحه ای هپاکو
مبدل حرارتی صفحه ای هپاکو به دلیل راندمان بالا، ابعاد جمع و جور و مقاومت عالی در طیف گسترده ای از سیستم های گرمایشی، سرمایشی و صنعتی کاربرد دارد. مهم ترین کاربردها عبارتند از:
- مبدل حرارتی صفحه ای آب به آب جهت کاربرد گرمایشی:
مبدل حرارتی صفحه ای آب گرم دیگ یا سیستم گرمایش مرکزی را به آب مصرفی بهداشتی یا سیستم گرمایش ساختمان منتقل می کند. این روش امکان تأمین آب گرم فوری با حداقل افت دما و مصرف انرژی را فراهم می آورد. مبدل آب به آب جایگزین منبع دوجداره و منبع کویل دار شده و ضمن صرفه جویی در فضا و انرژی، توانایی تأمین آب گرم برای چندین واحد را با اختلاف دمای دقیق دارد. - مبدل حرارتی صفحه ای آب به گاز به عنوان اواپراتور و کندانسور:
در سیستم های تهویه مطبوع و چیلرها، مبدل حرارتی صفحه ای می تواند نقش اواپراتور یا کندانسور را ایفا کند. به عنوان اواپراتور انرژی گرمایی از آب یا سیال گرم به گاز مبرد منتقل می شود و مبرد تبخیر می گردد تا گرمای محیط را جذب کند. به عنوان کندانسور، مبرد داغ وارد مبدل می شود و گرمای خود را به آب یا سیال خنک کننده منتقل می کند تا میعان انجام شود. این فرآیند با راندمان بالا و افت فشار پایین انجام می شود. - خنک سازی روغن:
مبدل های صفحه ای در صنایع و نیروگاه ها برای خنک کردن روغن داغ کاربرد دارند. این مبدل گرمای تولیدشده توسط روغن را گرفته و به سیال خنک کننده منتقل می کند تا دمای روغن در محدوده ایمن و عملکرد تجهیزات حفظ شود. - ایردرایرها و سیستم های هوای فشرده:
مبدل های صفحه ای هپاکو در ایردرایرها و تجهیزات هوای فشرده نیز به کار می روند. در این کاربرد، مبدل حرارتی رطوبت و حرارت هوای فشرده را کاهش می دهد و هوای خشک و خنک برای خطوط تولید و ابزارآلات صنعتی فراهم می کند. - کاربردهای دیگر صنعتی:
مبدل های صفحه ای در صنایع غذایی، استخرها، ایرکولرها و سایر سیستم های سرمایشی و گرمایشی کاربرد دارند. در همه این موارد با ایجاد سطح تماس گسترده بین دو سیال و سرعت انتقال حرارت بالا، گرمایش یا سرمایش سریع و یکنواخت فراهم می شود.
به طور کلی مبدل حرارتی صفحه ای هپاکو به دلیل انعطاف پذیری بالا، قابلیت تغییر ظرفیت، صرفه جویی در انرژی و راندمان بالا، گزینه ای ایده آل برای جایگزینی منابع قدیمی و ارتقای سیستم های گرمایشی و سرمایشی است و به همین دلیل جایگاه ویژه ای در بازار ایران پیدا کرده است.
انتخاب و محاسبه ظرفیت مبدل حرارتی صفحه ای هپاکو
در انتخاب مبدل حرارتی صفحه ای، اولین و مهم ترین گام محاسبه ظرفیت حرارتی مورد نیاز است.
ظرفیت ناکافی باعث می شود دمای خروجی سیال به مقدار مطلوب نرسد و اگر مبدل بیش از اندازه بزرگ انتخاب شود، علاوه بر هزینه اضافی ممکن است فشار سیستم را کاهش دهد یا افت دمای غیرضروری ایجاد کند.
پارامترهای کلیدی در انتخاب مبدل
برای محاسبه دقیق مبدل حرارتی صفحه ای هپاکو باید چند پارامتر مهم را مشخص کنید:
| پارامتر | توضیح |
| نوع سیال در طرف گرم و سرد | معمولاً آب، روغن، فریون یا گازهای دیگر و بخار که هرکدام ضریب انتقال حرارتی متفاوتی دارند. |
| دبی عبوری هر سیال | مقدار حجم عبوری سیال در ساعت یا دقیقه (معمولاً برحسب لیتر بر ساعت یا m³/h). |
| دمای ورودی و خروجی هر سیال | تعیین اختلاف دما (ΔT) مهم ترین عامل در محاسبه ظرفیت است. |
| ظرفیت حرارتی کل (Q) | حاصل ضرب دبی × گرمای ویژه × اختلاف دما. |
| افت فشار مجاز (ΔP) | مبدل نباید باعث افت بیش از حد در مدار شود. |
| نوع کاربرد | گرمایش، سرمایش، بازیابی حرارت، گرم کردن استخر، روغن خنک کن صنعتی و… |
نصب مبدل حرارتی صفحه ای هپاکو
یکی از دلایل محبوبیت مبدل های صفحه ای، نصب آسان و فضای کم موردنیاز آن هاست. با این حال اگر چند نکته ی ساده رعایت نشود، ممکن است راندمان دستگاه کاهش یابد یا رسوب گذاری در مدت کوتاهی رخ دهد.
مراحل نصب استاندارد
- محل نصب:
- سطح باید کاملاً تراز و بدون لرزش باشد.
- در سیستم های موتورخانه ای بهتر است مبدل به دیوار یا پایه فلزی مستقل نصب شود تا وزن به لوله ها منتقل نشود.
- جهت جریان ها:
- توصیه می شود مسیر جریان ها به صورت جریان مخالف (Counter Flow) طراحی شود یعنی سیال گرم از بالا وارد و از پایین خارج شود و بالعکس برای سیال سرد.
- این روش بیشترین انتقال حرارت را تضمین می کند.
- استفاده از صافی (Strainer):
- در ورودی مبدل به ویژه سمت آب سرد، حتماً صافی نصب شود تا از ورود ذرات معلق و گل و لای جلوگیری کند.
- شیرهای قطع و وصل:
- چهار عدد شیر در ورودی و خروجی های مبدل نصب کنید تا هنگام سرویس یا شستشو جریان سیال را به راحتی قطع نمایید.
- اتصال پمپ سیرکولاتور مناسب:
- برای سیستم های گرمایش از کف یا تأمین آب گرم مصرفی، پمپ باید توان تأمین دبی و فشار مناسب مدار مبدل را داشته باشد.
مقایسه انواع مبدل های حرارتی صفحه ای جوشی، واشر دار و مبدل پوسته و لوله
| ویژگی | مبدل هپاکو جوشی | مبدل واشردار | مبدل پوسته و لوله |
| راندمان انتقال حرارت | >90٪ | 85–90٪ | 60–75٪ |
| حداکثر دما | 200°C | 200°C | 200°C |
| حداکثر فشار کاری | 30 بار | 25 بار | 30–40 بار |
| قابلیت سرویس | ندارد (یکپارچه) | صفحات قابل جداسازی | شستشوی داخلی محدود |
| ابعاد و وزن | کوچک و سبک | متوسط | بزرگ و سنگین |
| افت فشار | کم | متوسط | معمولاً پایین اما نیاز به حجم بیشتر سیال |
| هزینه نصب | پایین (لوله کشی ساده) | متوسط | بالا (حجم زیاد و عایق کاری) |
| مصرف انرژی | پایین (راندمان بالا) | متوسط | بالاتر به دلیل افت حرارتی و حجم ذخیره زیاد |
| مناسب برای آب گرم مصرفی | بله | بله | بله |
| مناسب برای سیستم های صنعتی و اویل کولر | بله | بله | بله، حجم بالا |
- مبدل حرارتی صفحه ای هپاکو جوشی به دلیل راندمان بالا، توانایی تأمین آب گرم فوری و کاهش هزینه انرژی، جایگزین ایده آل منابع دوجداره و کویل دار است.
- مبدل های پوسته و لوله حجم بالایی دارند و برای سیستم های صنعتی بزرگ مناسب اند اما راندمان پایین تر و مصرف انرژی بیشتر دارند.
- مبدل های واشردار یا گسکتی برای پروژه هایی با نیاز به سرویس دوره ای و امکان جداسازی صفحات مناسب است، اما هپاکو این نوع را تولید نمی کند.
مبدل حرارتی صفحه ای بهتر است یا منبع دوجداره؟
در موتورخانه ها و سیستم های تاسیساتی ساختمان ها، تأمین آب گرم مصرفی و گرمایش مناسب یکی از مهم ترین چالش هاست. دو راهکار رایج برای این منظور وجود دارد: منبع دوجداره و مبدل حرارتی صفحه ای. هر کدام ویژگی ها، مزایا و محدودیت های خاص خود را دارند و انتخاب صحیح می تواند بهره وری انرژی و سهولت نگهداری را به میزان قابل توجهی افزایش دهد.
نحوه عملکرد منبع دوجداره
منبع دوجداره از دو لایه مجزا تشکیل شده است. آب سرد شهری در لایه داخلی جریان دارد و آب گرم موتورخانه در لایه خارجی. حرارت آب گرم از لایه خارجی به آب سرد منتقل می شود و آب مصرفی بهداشتی تأمین می گردد. این سیستم مشابه آبگرمکن غیرمستقیم عمل می کند و آب گرم هیچ تماسی مستقیم با منبع گرمایشی ندارد.
مزیت اصلی این طراحی، پایداری دمای آب و امکان استفاده بدون نیاز به پمپ سیرکولاتور در مسیر آب دیگ است. با این حال منابع دو جداره حجیم هستند و نصب و حمل و نقل آن ها دشوار است.
عملکرد مبدل حرارتی صفحه ای
مبدل حرارتی صفحه ای متشکل از صفحات نازک استنلس استیل است که با طراحی موج دار یا شیار دار، انتقال حرارت را با راندمان بسیار بالا انجام می دهند. سیال های گرم و سرد بدون تماس مستقیم با هم انرژی حرارتی خود را مبادله می کنند.
این نوع مبدل ها در موتورخانه، پکیج، اویل کولر، سیستم های سرمایشی و حتی صنایع غذایی و لبنی کاربرد دارند. راندمان بالا، حجم کم و نصب آسان باعث شده مبدل های حرارتی صفحه ای گزینه ای ایده آل برای ساختمان هایی باشند که فضای کافی برای منابع دو جداره یا کویل دار ندارند.
مزایای استفاده از مبدل حرارتی صفحه ای جوشی به جای منبع دو جداره
مبدل حرارتی صفحه ای با طراحی فشرده و عملکرد بهینه چندین مزیت مهم نسبت به منبع دوجداره ارائه می دهد:
- فضای کمتر و نصب سریع: ابعاد کوچک مبدل صفحه ای اجازه نصب در موتورخانه های کم جا را می دهد.
- راندمان بالاتر: به دلیل طراحی صفحات موج دار، انتقال حرارت سریع و کم اتلاف انجام می شود.
- صرفه جویی در انرژی: مصرف سوخت کاهش یافته و بهره وری سیستم بالاتر می رود.
- حمل و نقل آسان: به دلیل وزن و حجم کم، نصب و جابجایی بدون تخریب ساختار موتورخانه انجام می شود.
محدودیت های مبدل حرارتی صفحه ای جوشی در مقابل منبع دو جداره
با وجود مزایا، مبدل های صفحه ای محدودیت هایی نیز دارند که باید پیش از انتخاب مدنظر قرار گیرد:
- نیاز به پمپ سیرکولاتور دائمی: برای گردش آب گرم و سرد باید پمپ فعال باشد.
- رسوب گیری دوره ای: صفحات نزدیک به هم احتمال رسوب دارند و نیاز به اسیدشویی گاه به گاه است.
- عدم امکان ذخیره آب گرم: برخلاف منابع دوجداره، هیچ حجم ذخیره ای برای آب وجود ندارد.
